Ce ar trebui să știți despre ambalajele termoplastice antistatice pentru electronice?

Ce trebuie să controleze ambalajul ESD?

Ambalajul electronic servește ca parte a sistemului de manipulare în jurul unei componente. Atunci când acea componentă este sensibilă la evenimente electrostatice, tava trebuie să ofere un comportament electric previzibil în plus față de organizarea fizică. Acesta este motivul pentru care ambalajele ESD ar trebui specificate prin materialul măsurabil și caracteristicile suprafeței, mai degrabă decât doar prin aspect.

Sarcina statică se poate dezvolta prin contactul și separarea dintre diferite materiale, mișcarea în timpul manipulării, frecarea și alte activități obișnuite de fabricație. O componentă sensibilă poate trece prin mai multe etape înainte de asamblarea finală, astfel încât ambalajul poate fi deschis, transferat, stivuit și refolosit de mai multe ori. Fiecare etapă creează oportunități pentru condiții electrostatice necontrolate dacă ambalajul nu a fost proiectat corespunzător.

Structura ambalajului influențează și mișcarea produsului. O tavă cu cavități dedicate poate menține componentele individuale separate și poate reduce contactul inutil între părțile învecinate. Pentru conectori, senzori, componente legate de PCB și alte produse de precizie, poziționarea controlată poate face manipularea manuală și pe linia de producție mai ordonată.

Ambalajul electronic eficient combină controlul electrostatic cu organizarea fizică. Nicio funcție nu trebuie tratată ca o caracteristică izolată.

De asemenea, este important să înțelegeți că nu toate componentele electronice au aceeași sensibilitate sau cerință de manipulare. Pachetele de semiconductori, conectorii, senzorii, modulele optice și plăcile de circuite asamblate pot diferi ca greutate, formă, suprafețe expuse și mediu de proces. Prin urmare, ambalajul ar trebui să fie dezvoltat în jurul produsului real, mai degrabă decât să se bazeze pe o structură universală a tăvii.

• Comportament ESD definit:caracteristicile electrice trebuie specificate în funcție de cerințele componentelor și ale procesului.
• Pozitionare stabila:cavitățile individuale pot limita mișcările nedorite în timpul manipulării.
• Structura adecvata:grosimea peretelui, adâncimea și geometria trebuie să se potrivească cu produsul fizic.
• Compatibilitate proces:stivuirea, cuibărirea, inspecția și manipularea pe linie ar trebui luate în considerare de la început.

Ce materiale termoplastice se potrivesc diferitelor aplicații ESD?

Selecția termoplastică afectează mai mult decât comportamentul electric. De asemenea, determină rigiditatea, rezistența la impact, flexibilitatea, transparența, comportamentul la temperatură, aspectul și caracteristicile de formare. Pentru tăvile electronice, aceste proprietăți trebuie luate în considerare împreună, deoarece un material care oferă o caracteristică de dorit poate introduce limitări într-un alt domeniu.

PP pentru manipulare repetată

PP este util atunci când o tavă are nevoie de o combinație de rezistență la oboseală la încovoiere, rezistență la cădere și rezistență la temperatură. Aceste caracteristici sunt relevante în aplicațiile în care tava poate fi încărcată, transferată, stivuită sau returnată în mod repetat într-o zonă de producție.

Mediile SMT pot implica manipulare frecventă și mișcare organizată între etapele procesului. O structură pe bază de PP poate fi luată în considerare în cazul în care ambalajul trebuie să tolereze utilizarea repetată, păstrând în același timp caracteristicile electrostatice definite.

PET pentru Transparență și Rigiditate

PET oferă o transparență ridicată și o duritate bună, făcându-l util acolo unde inspecția componentelor și vizibilitatea produsului sunt importante. O tavă transparentă poate face mai ușor pentru operatori să identifice aranjamentul componentelor fără a scoate fiecare articol din poziția sa.

Vizibilitatea poate sprijini și fluxuri de lucru orientate spre inspecție. Atunci când conceptul de ambalare permite operatorilor să vadă direct produsul, tava poate oferi organizare, păstrând în același timp o vedere clară a componentei.

PS pentru General Tray Structuri

PS este relativ fragil și are o transparență ceva mai mică decât PET. Cu toate acestea, poate fi luată în considerare pentru tăvile de rulare a componentelor electronice de uz general în care structura generală și mediul de manipulare sunt compatibile cu caracteristicile sale.

Alegerea corectă nu ar trebui să se bazeze doar pe un nume de material. Greutatea reală a componentei, dimensiunile cavității, impactul așteptat, condițiile de temperatură, cerințele de transparență și frecvența de manipulare preconizată influențează selecția.

În practică, performanța electrică ar trebui să rămână conectată la performanța mecanică. O tavă poate avea domeniul de rezistență dorit, dar totuși să fie prost potrivită pentru produs dacă forma, flexibilitatea sau comportamentul său la temperatură nu se potrivesc cu mediul de manipulare.

Cum ar trebui specificată rezistența la suprafață?

Rezistența la suprafață este unul dintre parametrii tehnici centrali ai ambalajului ESD, deoarece oferă o modalitate măsurabilă de a descrie comportamentul electric al materialului de ambalare. Domeniul țintă trebuie selectat în funcție de cerințele ESD ale componentei și de mediul de manipulare din jur.

Un program de ambalare personalizat poate specifica rezistența suprafeței de la 1,0×10⁴Ω la 1,0×10¹¹Ω. Acest interval acoperă mai multe cerințe de control electrostatic, dar existența unei game largi nu înseamnă că o singură valoare este automat adecvată pentru fiecare aplicație.

Diferite medii de producție electronică pot avea cerințe diferite pentru controlul încărcării, manipularea materialelor și integrarea proceselor. O tavă utilizată pentru rotația generală a componentelor poate avea o specificație diferită de o tavă utilizată pentru inspecția sensibilă, manipularea automată sau ambalarea componentelor cu structuri conductoare expuse.

Începeți cu cerința componentelor

Prima întrebare ar trebui să fie ce nivel de control ESD este cerut de procesul de manipulare și componente. Specificațiile de ambalare ar trebui apoi dezvoltate în jurul acestei cerințe, mai degrabă decât să selecteze o valoare electrică pur și simplu pentru că este utilizată în mod obișnuit.

Luați în considerare sistemul complet de ambalare

Tava este doar un element al mediului de ambalare. Cutiile exterioare, materialele de amortizare, separatoarele, suprafețele de lucru, echipamentele de manipulare și alte componente de ambalare pot influența, de asemenea, condițiile electrostatice din jurul produsului.

Acest lucru face ca gândirea la nivel de sistem să fie importantă. O tavă cu o caracteristică de rezistență controlată ar trebui în continuare integrată într-un proces de manipulare care recunoaște comportamentul electric al materialelor și echipamentelor din jur.

Conectați rezistența cu geometria

Specificațiile electrice nu ar trebui să îi determine pe ingineri să treacă cu vederea protecția fizică. Adâncimea cavității, distanța dintre pereți și structura de poziționare trebuie să protejeze componenta, păstrând în același timp funcția electrostatică necesară.

• Definiți domeniul de rezistență necesar:conectați valoarea țintă la cerința reală de protecție ESD.
• Păstrați componenta într-o poziție controlată:utilizați cavitățile și localizarea elementelor acolo unde este necesar.
• Examinați mediul complet de manipulare:luați în considerare celelalte materiale și echipamente care interacționează cu tava.
• Verificați produsul finit:utilizați echipamente adecvate de testare a rezistenței pentru a verifica dacă sunt atinse caracteristicile electrice specificate.

O specificație măsurabilă facilitează, de asemenea, comunicarea între designerii de ambalaje, producătorii de componente și echipele de producție. În loc să descrie o tavă doar ca fiind „antistatică”, proiectul poate identifica intervalul de rezistență dorit și construcția materialului necesară pentru a o realiza.

Cum ar trebui proiectată o tavă ESD?

Controlul electric este doar o parte a problemei de proiectare. O tavă electronică trebuie, de asemenea, să țină componenta în siguranță, să permită încărcarea și descărcarea practică, să se potrivească cu echipamentul de manipulare și să rămână compatibilă cu cerințele de stivuire sau de cuibărit.

1. Definiți plicul produsului

Începeți cu dimensiunile exacte ale componentei. Înregistrați lungimea, lățimea, înălțimea, diametrul, proeminențele, locațiile conectorilor, suprafețele sensibile și orice zone care nu ar trebui să intre în contact cu tava.

Pentru ansamblurile electronice neregulate, informațiile utile de proiectare pot include mai multe dimensiuni de secțiune transversală, mai degrabă decât o dimensiune totală. Acest lucru poate fi deosebit de important pentru conectori, senzori și ansambluri PCB cu componente proeminente.

2. Construiți cavitatea în jurul produsului

A dedicated cavity can control the position of each part while creating separation between neighboring components. Cavity geometry should balance retention and accessibility. Excessively loose positioning may allow movement, while overly restrictive geometry can make loading and unloading difficult.

3. Luați în considerare grosimea peretelui

Grosimea peretelui influențează rigiditatea tăvii, greutatea și comportamentul de formare. Cavitățile mari și structurile adânci pot necesita o analiză atentă a distribuției materialului în timpul termoformarii. Prin urmare, grosimea trebuie evaluată alături de direcția de formare și geometria finală a tăvii.

4. Adăugați funcții de stivuire sau imbricare

Tăvile electronice reutilizabile trebuie adesea stivuite când sunt încărcate și imbricate când sunt goale. Aceste caracteristici pot reduce complexitatea depozitării și pot îmbunătăți eficiența manipulării, dar geometria trebuie proiectată astfel încât tăvile stivuite să rămână stabile și cavitățile să nu interfereze unele cu altele.

5. Protejați suprafețele sensibile

Componentele pot avea carcase expuse, conectori, lentile, pini sau suprafețe finisate care necesită un contact controlat. Acolo unde este cazul, tava poate fi configurată cu inserții de protecție sau cu caracteristici de amortizare selectate, astfel încât produsul să fie susținut fără contact inutil cu suprafața.

6. Plan pentru manipulare automată

Fabricile de electronice pot muta tăvile manual, cu cărucioare, transportoare sau echipamente automate de manipulare. Structura tăvii trebuie să fie compatibilă cu procesul prevăzut, inclusiv cu punctele de acces, înălțimea de stivuire, orientarea și direcția de încărcare.

Prin urmare, cele mai fiabile modele de tăvi sunt specifice aplicației. Nu se bazează pe un model de cavitate fix atunci când produsul în sine are o formă unică sau o cerință specială de manipulare.

De ce este utilă termoformarea pentru tăvi electronice?

Termoformarea este deosebit de utilă atunci când ambalajul electronic necesită cavități personalizate, suprafețe mari, contururi curbate sau dimensiuni largi ale tăvii. O foaie termoplastică încălzită poate fi formată peste scule pentru a crea o structură specifică produsului, fără a forța fiecare aplicație într-un format standard mic.

Acest lucru este important pentru electronice, deoarece ambalajul componentelor poate varia de la piese individuale mici la ansambluri mai mari și sisteme cu mai multe piese. O tavă poate avea nevoie de o grilă de cavități mici, în timp ce alta poate necesita buzunare adânci pentru ansambluri mai mari.

Capacitate de format mare

Ambalajele termoformate pot fi produse la dimensiuni de până la aproximativ 1300 × 750 × 740 mm, în funcție de structura reală a tăvii și de cerințele de producție. Această capacitate largă de formare este utilă atunci când un sistem de ambalare acoperă un ansamblu mare sau mai multe zone de produs.

Aspecte personalizate ale cavităților

Termoformarea permite ca modelul cavității să fie dezvoltat în jurul aranjamentului produsului. Cavitățile individuale pot fi distanțate în funcție de dimensiunile componentelor, iar amprenta totală a tăvii poate fi adaptată la structurile de transport sau depozitare existente.

Flexibilitatea dezvoltării

Produsele electronice se pot schimba în timpul dezvoltării. Pozițiile conectorilor, dimensiunile carcasei, configurațiile PCB și aranjamentele accesoriilor pot fi toate revizuite. O abordare flexibilă de termoformare poate sprijini proiecte de dezvoltare selectate în care sunt necesare unelte personalizate și structuri de format larg.

Varietate de materiale

PP, PET, PS și alte materiale termoplastice adecvate pot fi luate în considerare în procesul de termoformare. Acest lucru permite ca cerințele electrice, mecanice și vizuale ale tăvii să fie evaluate împreună.

Integrare cu caracteristicile de ambalare

Conceptul de formare poate încorpora zone de poziționare, structuri de stivuire, deschideri și alte detalii funcționale. Acolo unde este necesară o protecție suplimentară a suprafeței, materialele de amortizare selectate pot fi, de asemenea, integrate în designul ambalajului.

Termoformarea este cea mai utilă atunci când geometria ambalajului trebuie să urmărească îndeaproape produsul, mai degrabă decât să forțeze o componentă complexă într-un format de tavă generic.

Procesul de fabricație trebuie în continuare selectat în funcție de geometria produsului, comportamentul electric necesar, cantitatea de producție și strategia generală de ambalare. Termoformarea este mai degrabă o opțiune de proces decât un răspuns universal pentru fiecare aplicație de ambalare electronică.

Unde sunt utilizate în mod obișnuit tăvile ESD?

Tăvile termoformate controlate de ESD pot suporta multe etape ale producției și logisticii electronice. Structura exactă depinde dacă ambalajul este destinat depozitării, inspecției, mișcării liniei de producție, rulajului sau transportului.

• Componente electronice:conectorii, senzorii, părțile legate de PCB, componentele semiconductoare și alte produse sensibile la statică pot fi aranjate în cavități dedicate.
• Manipulare PCB:plăcile de circuite și ansamblurile electronice pot fi susținute în timpul depozitării temporare, transferului și mișcării liniei de producție.
• Piese electronice de precizie:cavitățile individuale pot ajuta la menținerea poziționării organizate pentru componente cu cerințe de manipulare definite.
• Productie SMT:tăvile reutilizabile pot susține mișcarea repetată între etapele de producție în care este necesar un comportament electrostatic controlat.

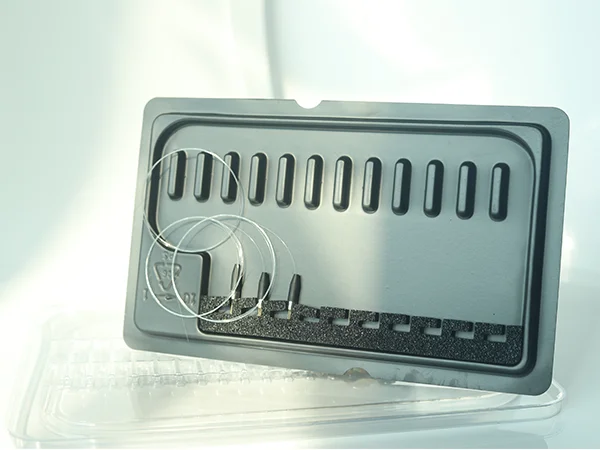

• Componente optoelectronice:ambalajul poate fi configurat pentru comunicații optice și ansambluri optoelectronice cu condiții ESD specificate.
• Echipamente electronice industriale:componentele și ansamblurile mari pot fi organizate pentru depozitare, transport intern și manipulare controlată.

Inspecția componentelor

Ambalajul orientat spre inspecție beneficiază de o poziționare organizată și de acces clar la componentă. Când transparența este importantă, PET-ul poate fi luat în considerare pentru structuri care permit operatorului să vadă produsul în timp ce acesta rămâne în interiorul tăvii.

SMT și Cifra de afaceri a liniei de producție

Mediile de producție pot implica deplasarea repetată a tăvii între etapele procesului. PP poate fi luat în considerare acolo unde rezistența la oboseală, rezistența la impact și comportamentul la temperatură se aliniază cu cerințele manipulării repetate.

Manipularea PCB și a ansamblului

Plăcile de circuite și ansamblurile pot avea dimensiuni mai mari și caracteristici montate fragile. Cavitățile tăvii ar trebui, prin urmare, să susțină placa fără a intra în contact cu componentele care nu sunt proiectate să suporte sarcina.

Ambalaje optoelectronice

Componentele de comunicație optică pot avea suprafețe sensibile și dimensiuni precise. Structura lor de ambalare ar trebui să țină cont de orientarea componentelor, zonele de contact, separarea și proprietățile electrostatice necesare.

Cum funcționează împreună curățenia și protecția produsului?

Ambalajul electronic nu este doar un dispozitiv de control ESD. Curățenia poate fi, de asemenea, importantă, în special atunci când componentele sunt expuse la praf, particule sau contaminare a suprafeței în timpul producției. Prin urmare, proiectarea ambalajului ar trebui să abordeze atât comportamentul electrostatic, cât și curățenia fizică a tăvii.

Un mediu de producție curat poate ajuta la controlul aderenței prafului în timpul fabricării tăvilor. Manipularea materialelor, formarea, tăierea și depozitarea trebuie gestionate în mod consecvent, astfel încât tava finită să fie potrivită pentru aplicația electronică prevăzută.

Controlul zonelor de contact

Nu toate suprafețele componentelor trebuie să atingă ambalajul în mod egal. Unele produse au suprafețe cosmetice finisate, contacte expuse, suprafețe optice sau proeminențe sensibile. Designul cavității poate limita contactul inutil și poate menține zonele delicate departe de marginile structurale.

Utilizați inserții de protecție atunci când este cazul

Modelele de ambalaj selectate pot include materiale de amortizare, cum ar fi burete, unde este necesar un strat de contact moale suplimentar. Această abordare poate ajuta la reducerea contactului cu suprafața și a semnelor de manipulare pentru produse cu aspect sau sensibilitate la contact mai ridicate.

Mențineți practicile de manipulare curate

Performanța ambalajului este influențată de ceea ce se întâmplă după producție, precum și în timpul producției. Depozitarea curată, practicile de încărcare controlată și procedurile adecvate de manipulare pot ajuta la păstrarea stării dorite a tăvii înainte de a ajunge la componentă.

Luați în considerare Reutilizare

Tăvile reutilizabile pot trece prin multe cicluri de manipulare. Când reutilizarea face parte din sistemul de ambalare, proiectarea ar trebui să ia în considerare oboseala, curățarea repetată, stivuirea și încărcarea repetată. PP poate fi util în aplicațiile în care acele caracteristici se aliniază cu performanța electrică și mecanică necesară.

Managementul calității bazat pe ISO poate oferi un cadru structurat pentru controlul procesului, în timp ce testele aplicabile de la terți pot fi utilizate pentru a evalua caracteristicile relevante ale materialelor sau ale produsului în funcție de cerințele clienților.

Ce informații sunt necesare pentru dezvoltarea personalizată?

Tăvile personalizate funcționează cel mai bine atunci când designul ambalajului începe cu informații clare despre produs și despre procesul de manipulare. Cu cât intrarea este mai completă, cu atât este mai ușor să determinați geometria cavității, direcția materialului, domeniul de rezistență și structura generală a tăvii.

1. Definiți produsul.Furnizați dimensiunile produsului, forma generală, proeminențele critice și orice zone care ar trebui să rămână libere de contact.
2. Definiți mediul de manipulare.Explicați dacă tava este utilizată pentru depozitare, transfer manual, rotația liniei de producție, inspecție, stivuire sau transport.
3. Definiți cerința ESD.Indicați intervalul necesar de rezistență la suprafață sau cerințele de ambalare aplicabile pentru componentă.
4. Definiți dimensiunile tăvii.Furnizați lungimea totală dorită, lățimea, înălțimea și orice restricții impuse de containerele de transport sau echipamentele de producție.
5. Definiți structura cavității.Determinați numărul de cavități, adâncimea cavității, distanța, orientarea și direcția de încărcare a produsului.
6. Definiți funcții suplimentare.Identificați cerințele privind stivuirea, impunerea, amortizarea, poziționarea, deschiderile, etichetele sau logo-ul, acolo unde este cazul.
7. Revizuiți direcția materialului.Comparați PP, PET și PS cu cerințele electrice, mecanice, de temperatură și aspect ale aplicației.

Desene și date dimensionale

Desenele tehnice pot oferi informații precise despre dimensiunile critice, toleranțe și interfețele componente. Specificațiile dimensionale sunt utile și atunci când produsul are o geometrie relativ simplă.

Informații fizice despre produs

Un produs fizic poate ajuta la clarificarea formelor neregulate, a suprafețelor de contact reale, a tranzițiilor de înălțime și a componentelor proeminente care pot fi dificil de descris doar prin dimensiunile de bază. Scopul este de a înțelege plicul real al pachetului înainte ca proiectarea cavității să fie finalizată.

Echipamente de ambalare și logistică

Tava ar trebui, de asemenea, să fie proiectată în funcție de modul în care se va deplasa prin fabrică. Dimensiunile containerului, înălțimea de stivuire, adâncimea de cuib, spațiul de transport și accesul operatorului pot afecta forma finală.

Prin urmare, o specificație de proiect ar trebui să descrie călătoria completă a tăvii, de la încărcare până la depozitare și transfer pe linia de producție până la etapa finală de ambalare sau transport. Această vedere mai largă ajută la prevenirea ca proiectarea cavității să rezolve doar o etapă a procesului.

Ce ar trebui verificat înainte de expediere?

Tăvile electronice finite trebuie verificate atât din punct de vedere electric, cât și fizic. O tavă poate îndeplini dimensiunile dorite, fără a menține caracteristica de rezistență necesară, la fel cum poate îndeplini intervalul de rezistență în timp ce are probleme cu cavitatea sau stivuirea.

Verificare electrică

Gama de rezistență specificată a suprafeței poate fi verificată cu echipamente adecvate de testare a rezistenței. Verificarea trebuie efectuată în conformitate cu metoda de testare aplicabilă și cu cerințele de ambalare.

Verificare dimensională

Dimensiunile critice trebuie măsurate în raport cu cerințele de proiectare convenite. O atenție deosebită trebuie acordată adâncimii cavității, poziției cavității, perimetrului tăvii și oricărei caracteristici care interacționează direct cu componenta sau echipamentul extern de manipulare.

Inspecție de curățenie

Tăvile finite trebuie inspectate pentru contaminare vizibilă și resturi de material. Acest lucru este relevant în special pentru ambalajele electronice unde curățenia poate influența mediul de manipulare.

Consecvența producției

Managementul calității ar trebui să acopere intrarea materialului, condițiile de formare, tăierea, inspecția și manipularea produsului finit. Un proces repetabil este important, deoarece caracteristicile electrice și fizice ale tăvii trebuie să rămână consistente pe tot parcursul producției.

Acolo unde este necesar, materiile prime și produsele finite pot fi supuse și testelor aplicabile de la terți. Domeniul de testare precis trebuie stabilit în funcție de cerințele tehnice ale clientului și de aplicația electronică prevăzută.

Pentru o vedere mai amplă a capabilităților personalizate de ambalare termoformată, vizitațiAmbalaj termoplastic antistaticși comparați materialul necesar, intervalul de rezistență, structura tăvii și condițiile de aplicare înainte de a finaliza specificația de ambalare.
